正航儀器含二氧化硫和硫化氫濕空氣中的試驗裝置
A．1 總則
許多標準都推薦只用代表性的試樣來試驗材料和涂層對含有二氧化硫和硫化氫的濕空氣的抗腐蝕能力。同時，規定腐蝕性空氣溫度40℃，相對濕度100％，氣體濃度(如二氧化硫)200 mg／m3～300 mg／m3。這一極端試驗條件不適合于整臺光學儀器或光學組件，也完全不可能在自然環境中遇到。
該條件甚至和光學儀器或光學組件工作性能完全無關，而只是自然環境中被極度污染的空氣。GB／T 4798．4規定在釋放化學物質的工業設施周圍，被極度污染的空氣中二氧化硫的含量不可超過40 mg／m3(15 cm3／m3)。
如果用GB／T 4798．4規定的以上所述值試驗，增加試驗條件的嚴酷性以得到必要的促進，則能達到條件試驗方法41中與自然環境條件相近的試驗條件嚴酷等級，與IEC 68—2—42所規定的試驗值完全保持一致。
按IEC 68—2—42對電子產品試驗的實踐經驗很大程度上也適用于光學儀器。
A．2試驗裝置
圖A．1所示試驗裝置，推薦用于光學儀器與部件在含二氧化硫和硫化氫濕空氣中的試驗裝置。
試驗箱中的空氣每小時應更換2次～4次。可用圖A．1所示隔板或60 r／min的排風扇使試驗空氣中二氧化硫和硫化氫濃度值保持穩定。當試驗整臺儀器時，                                                               與圖A．1相反，空氣從暴露區頂部進入，從底部排出。
與圖A．1相反，也可在氣候試驗箱中安裝一臺不帶自身空氣調節系統的試驗裝置。通過連接試驗裝置的進風口內側進行混雜試驗氣體的調節，并通過其將調節過的氣體從氣候試驗箱排出。這一試驗裝置的體積不應超過氣候試驗箱體積的30％。

1——真空泵和冷凝器；
2——空氣流量計；
3——空氣清洗瓶或吸收劑
4——保溫體；
5——加熱／冷卻裝置；
6——隔板；
7——減壓閥；
8——氣源；
9——配料泵；
lO——空氣調節區；
11——腐蝕性氣體噴嘴；
12——清潔空氣過濾器}
13——暴露區。

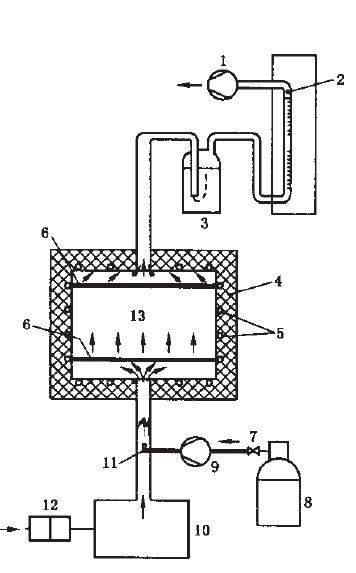

圖A．1試驗裝置示意圖
