正航整理5A 分子篩及其試驗(yàn)方法
1 主題內(nèi)容與適用范圍
本標(biāo)準(zhǔn)規(guī)定了5A 分子篩的技術(shù)要求、試驗(yàn)方法、檢驗(yàn)規(guī)則和成品的包坡、標(biāo)志、貯存與運(yùn)輸。
本標(biāo)準(zhǔn)適用于5A 分子篩，該產(chǎn)品的主要用途為化工、石袖、天然氣及其他工業(yè)用氣體的干燥和精制。本標(biāo)概不適用于水蒸氣脫附脫蠟用5A 分子篩。
典型化學(xué)組成: 43 C~ a"O ·守1 滬N燦Na句zz 仲硅鋁比zSEidO;一~2有效孔徑:約5λ
2 引用標(biāo)準(zhǔn)
GB 191 也被儲(chǔ)運(yùn)圖示標(biāo)志
GB 6003 試驗(yàn)篩
GB 6286 分子篩堆積宿度測(cè)定方法
GB 6287 分子篩靜態(tài)水吸附測(cè)定方法
GB 6288 粒狀分子篩粒度測(cè)定方諸
GB 6678 化工產(chǎn)品來(lái)樣總則
GB 10505.1 3A 分子篩抗服碎強(qiáng)度測(cè)定方法
GB 10505.2 3A 分子篩膺耗事測(cè)定方法
GB 10505.4 3A 分子篩包裝品含水量測(cè)定方法
3 技術(shù)條件
3.1 外觀
5A 分子篩為白色&或米白色的條形或球形顆粒。
3.2 產(chǎn)品分類

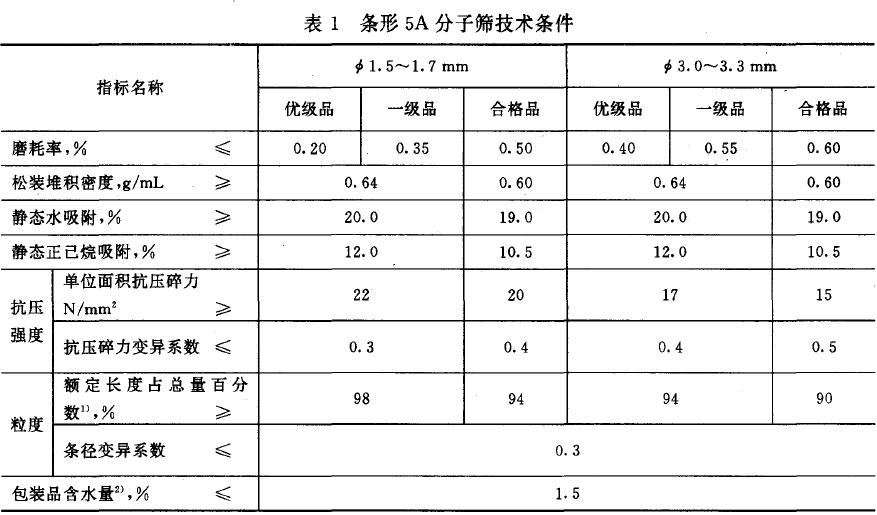

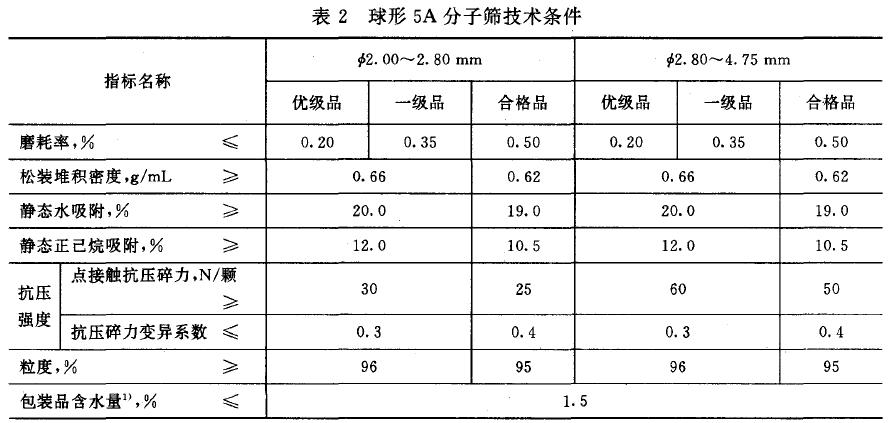

根據(jù)外形，將5A 分子篩分為條形和球形二類。每類按直徑分為二個(gè)規(guī)格。條形5A 分子篩成符合表l 票求p 球形5A 分子篩應(yīng)符合表2 要求。
注: 1) <þ1. 5- 1. 7mm ，為條長(zhǎng)1-6 mm 樣品占總量的百分?jǐn)?shù)吵3.0-3.3 mm ，為條長(zhǎng)3-9 mm 樣品占總量的百分?jǐn)?shù)。
2) 包裝品含水量以出廠為準(zhǔn)。
注:1)包裝品含水量以出廠為準(zhǔn)。
4 試驗(yàn)方法
本標(biāo)準(zhǔn)所用之水，在沒(méi)有注明其他要求時(shí)，均指蒸館水或相應(yīng)純度的水。
4.1 5A 分子篩磨耗率的測(cè)定
5A 分子篩磨耗率按GB 10505.2 測(cè)定。
4.2 5A 分子篩松裝堆積密度的測(cè)定
5A 分子篩松裝堆積密度按GB 6286 測(cè)定。
4.3 5A 分子篩抗壓碎強(qiáng)度的測(cè)定
fiA 分子篩抗壓碎強(qiáng)度按GB 10505.1 測(cè)定。
4.4 5A 分子篩粒度測(cè)定
5A 分子篩粒度按GB 6288 測(cè)定。
4.5 5A 分子篩包裝品含水量的測(cè)定
5A 分子篩包裝品含水量按GB 10505.4 測(cè)定。
4.6 5A 分子篩正己燒吸附測(cè)定
5A 分子篩正己燒吸附量按真空重量法測(cè)定。
4.6.1 方法原理
將樣品裝在懸掛在石英彈簧上的載籃內(nèi)，在真空條件下將樣品加熱再生，然后在一定的壓力下，對(duì)擴(kuò)散均勻的正己燒進(jìn)行吸附，樣品吸附增重與彈簧對(duì)應(yīng)伸長(zhǎng)呈正比關(guān)系，以垂高計(jì)測(cè)定彈簧對(duì)應(yīng)伸長(zhǎng)，計(jì)算靜態(tài)正己燒吸附量。
4.6.2 儀器和試劑

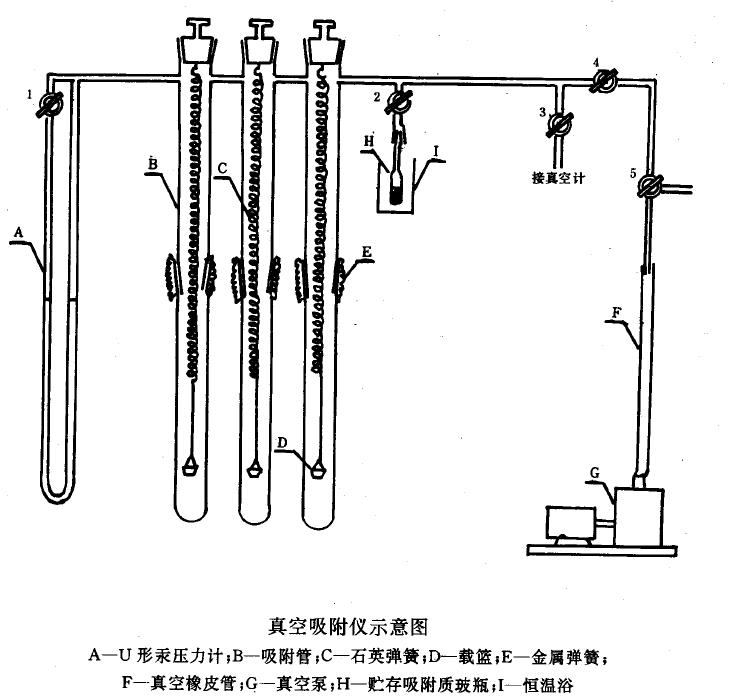

4.6.2.1 真空吸附儀，如下圖。
4.6.2.2 石英彈簧(以下簡(jiǎn)稱彈簧) :靈敏度O. 6~0. 8 mm/mg 。
4.6.2.3 真空泵:抽氣速率不小于0.5 L/s ，極限真空1. 33 X 10- 1 Pa 。
4.6.2.4 真空計(jì):能測(cè)量不低于1 Pa 真空度。
4.6.2.5 垂高計(jì):分度值為O. 01 ~o. 02 mm 。
4.6.2.6 加熱電爐(以下簡(jiǎn)稱電爐) :能自動(dòng)控制溫度，溫度可達(dá)400'C 。
4.6.2.7 試驗(yàn)篩z 孔徑為0.85 mm,1. 18 mmo (符合GB 6003 R40/3 系列)。
4.6.2.8 正己統(tǒng)2 分析純?cè)噭?br />
